貝雷架簡介
貝雷架也稱為“裝配式公路鋼橋”，原名叫“321”公路鋼橋。是我國的戰備公路鋼橋。我國生產的“321”公路鋼橋與英國的“貝雷橋”相似，主結構相同，但是尺寸不一樣，貝雷橋?yàn)橛⒅�，�?21”公路鋼橋?yàn)楣�。其性能對比見下�?-1。

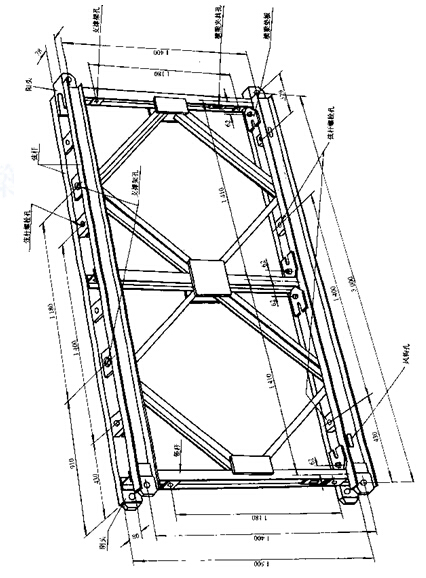

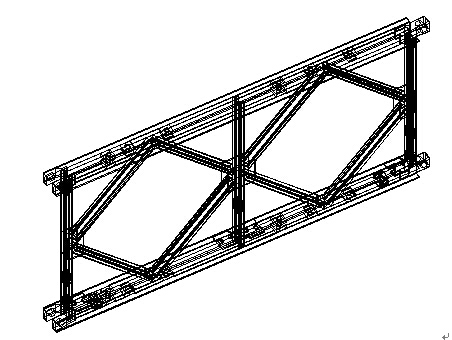

圖4-1 貝雷片構造圖

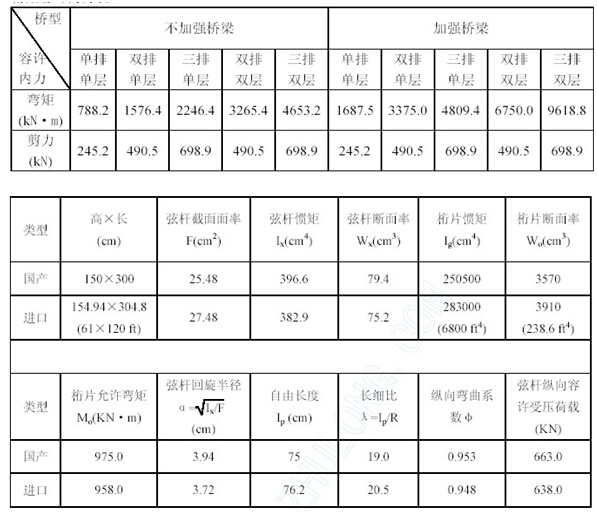

表4-1 貝雷架性能指標
貝雷架的組成部分：
1、桁架
桁架(如圖)由上、下弦桿、豎桿及斜桿焊接而成,上下弦桿的端部有陰陽接頭，接頭上有桁架連接銷孔。
桁架的弦桿由兩根10號槽鋼(背靠背)組合而成，在下弦桿上，焊有多塊帶圓孔的鋼板，在上、下弦桿內有供與加強弦桿和雙層桁架連接的螺栓孔，在上弦桿內還有供連接支撐架用的四個螺栓孔，其中間的兩個孔是供雙排或多排桁架同節間連接用的，靠兩端的兩個孔是跨節間連接用的。多排桁架作梁或柱使用時，必須用支撐架加固上下兩節桁架的接合部。
在下弦桿上，設有4塊橫梁墊板，其上方有凸榫，用以固定橫梁在平面上的位置：在卜弦桿的端部槽鋼的腹板上還設有兩個橢圓孔，供連接抗風拉桿使用。
桁架豎桿均用8#工寧鋼制成，在豎桿靠下弦桿一側開有一個方孔，它是供橫梁夾具固定橫梁時使用的。
桁架構件的材料為16Mn，每片桁架重270kg。
2、桁架連接銷及保險銷
桁架連接銷供連接相鄰兩桁架用，形狀如圖所示。重量為3kg,在錐度一端有一個插保險銷用的小孔。

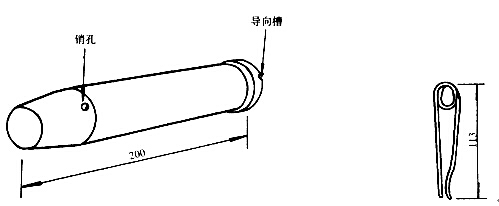

圖4-2 桁架連接銷及保險銷

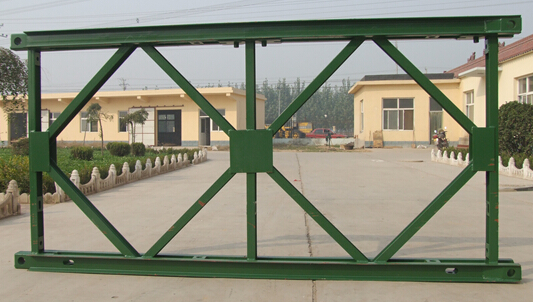

圖4-3 桁 架
3、加強弦桿
主要用來加強桁架弦桿的承載能力材料、斷面與桁架上弦桿相同構造與桁架上弦桿比弦桿螺栓孔座板與桁架弦桿上孔的座板高低位 置不同外余均如圖所示。

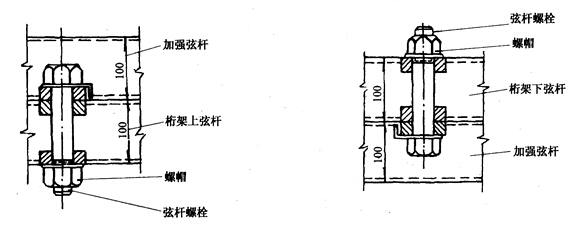

圖4-4 加強弦桿
一根加強弦桿重兩根弦桿螺栓與桁架弦桿相連。
4、弦桿螺桿
用以加強弦桿與桁架間的連接栓規格桿螺栓M36×18，材質為16Mn,抗剪力為150KN,拉力為80KN。如圖所示
圖4-5 弦桿螺桿
5、桁架螺栓
用以上下層桁架的連接，比弦桿螺栓長，它的構造均與弦桿螺栓相 同。
